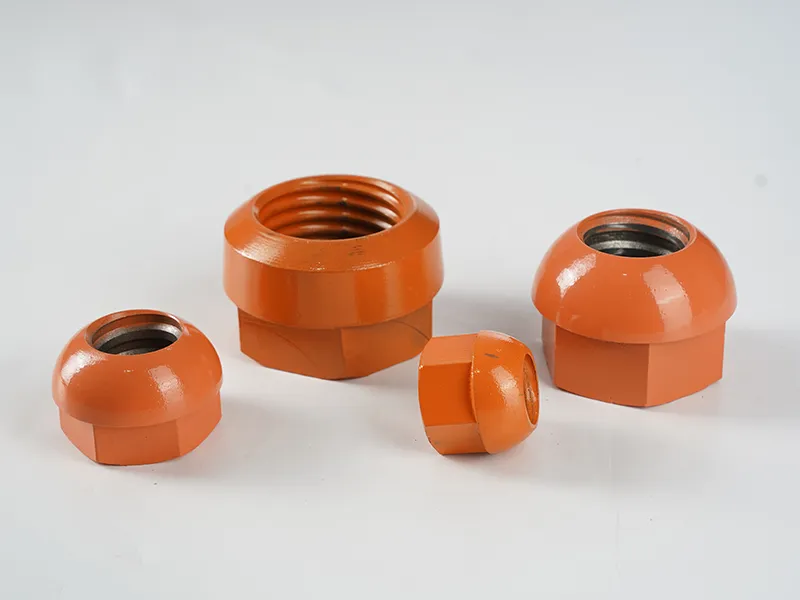

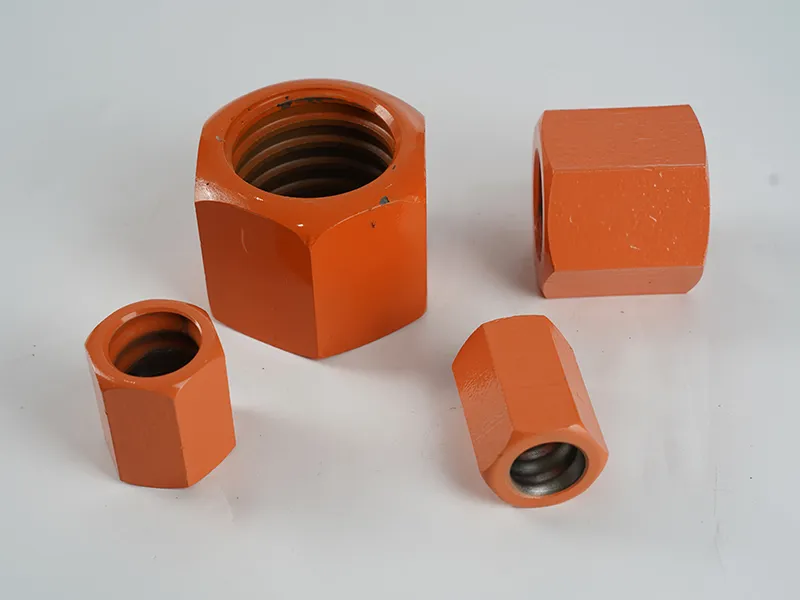

Los pernos helicoidales tiene la función de asegurar todo el sistema de anclaje autoperforante, garantizando que permanezca firmemente fijado en el punto de anclaje designado. Estos pernos están disponibles en versiones hexagonales y esféricas, y permiten una transmisión segura de la carga desde la placa de anclaje hacia la barra de anclaje. Para compensar posibles desviaciones angulares, al menos uno de los extremos de la tuerca presenta un diseño con cabeza esférica
Todas los pernos helicoidales están fabricadas y dimensionadas para soportar de manera segura la carga especificada del sistema, asegurando su confiabilidad y estabilidad estructural
| Modelo | Ancho (mm) | Largo (mm) | Peso unitario (kg) |
| Perno hexagonal | |||
| R25 | 41 | 41 | 0.3 |
| R32 | 46 | 45 | 0.35 |
| R32 | 46 | 65 | 0.45 |
| R38 | 50 | 60 | 0.5 |
| R51 | 75 | 70 | 1.55 |
| T76 | 100 | 80 | 2.8 |
| Perno esférico | |||
| R32 | 46 | 45 | 0.45 |
| R38 | 50 | 50 | 0.6 |
| R51 | 75 | 70 | 1.6 |
| T76 | 100 | 90 | 3.2 |
| T30 | 46 | 35 | 0.42 |
| T40 | 65 | 50 | 0.9 |
| T52 | 80 | 70 | 2.2 |
| T73 | 95 | 70 | 2.2 |
| T103 | 125 | 80 | 3.4 |
| T127 | 140 | 140 | 9.2 |
| Grado de acero | De acuerdo a solicitud | ||
| Dirección de la rosca | Mano izquierda/ mano derecha | ||
| Estándar de rosca | ISO 10208 / ISO 1720/ otros estándares internacionales | ||
| Dureza (HRC) | HRC25-HRC30 | ||
| Características | Todos los pernos están mecanizados y con bordes biselados para adaptarse tanto a placas abovedadas como a placas planas. | ||
El sistema de barra autoperforante (SDA) integra en una sola operación la perforación, el anclaje y la inyección de lechada. Esta tecnología avanzada ofrece una solución eficiente y segura para la estabilización de suelos y formaciones rocosas, siendo clave en proyectos de refuerzo de roca, donde se busca asegurar la estabilidad estructural y la seguridad del entorno.

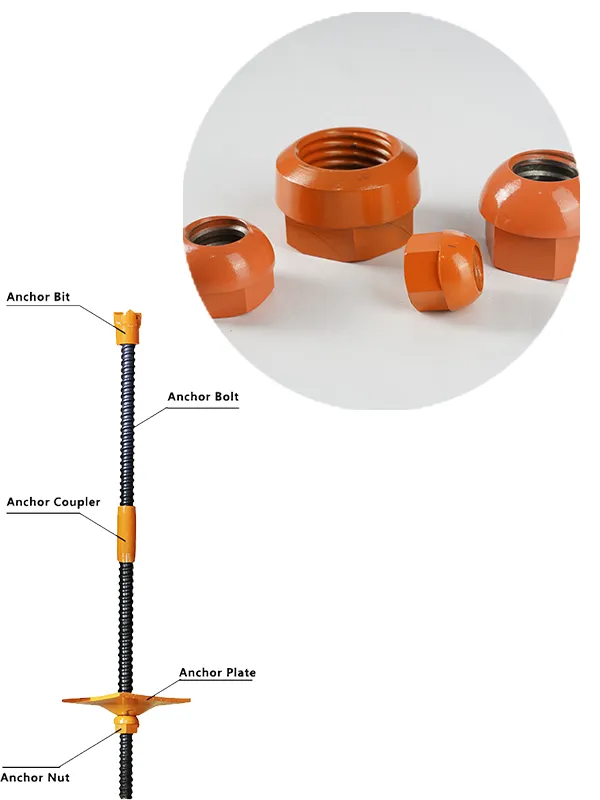

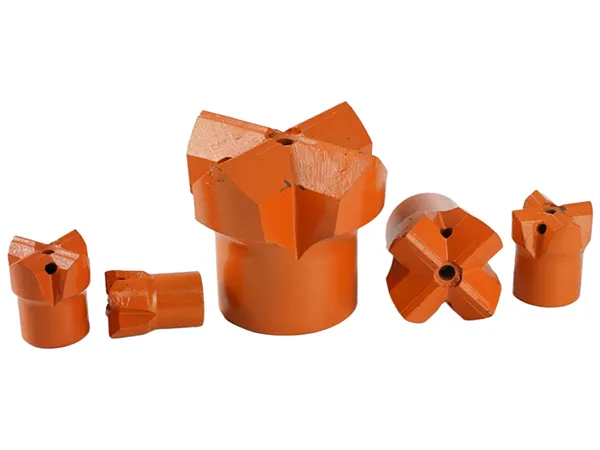

El sistema de barra autoperforante está compuesto por varios elementos. En el extremo perforador se encuentra la broca de anclaje, que permite abrir el taladro al mismo tiempo que facilita la inyección del material. La barra hueca actúa como el soporte principal. El acople de anclaje permite extender la longitud de la barra según las necesidades del proyecto. La placa distribuye las cargas superficiales, y la tuerca asegura todo el conjunto, garantizando un funcionamiento óptimo.
