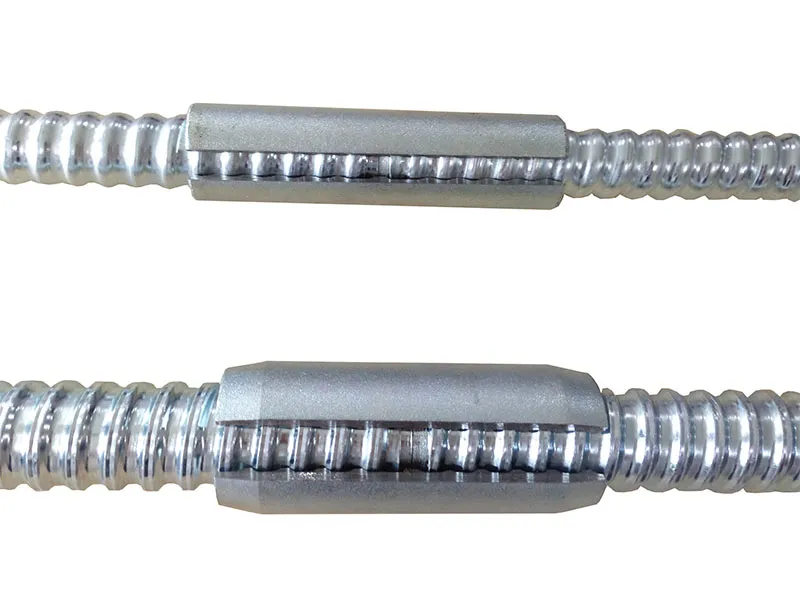

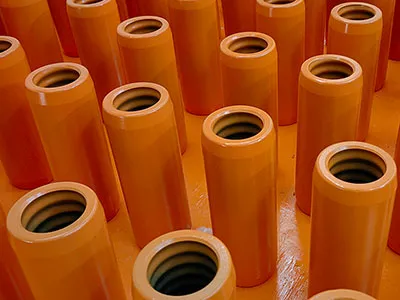

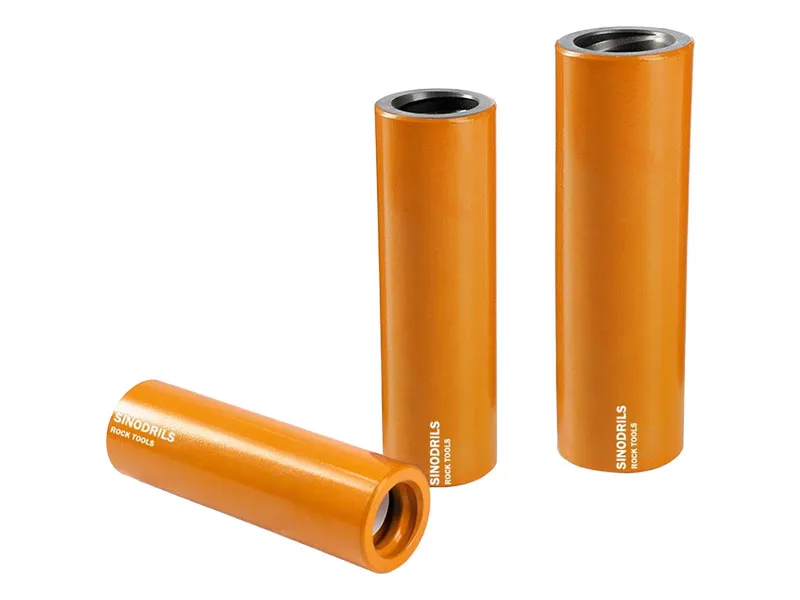

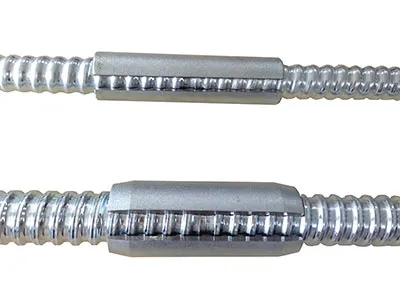

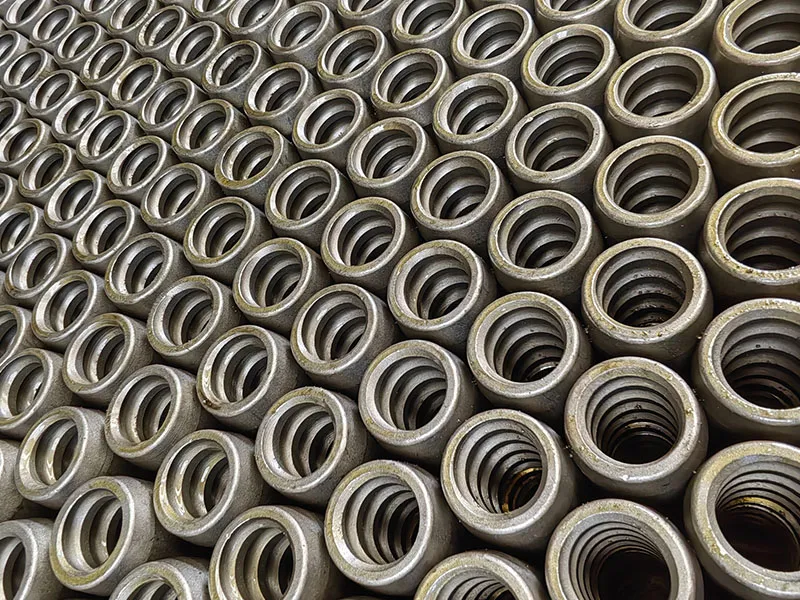

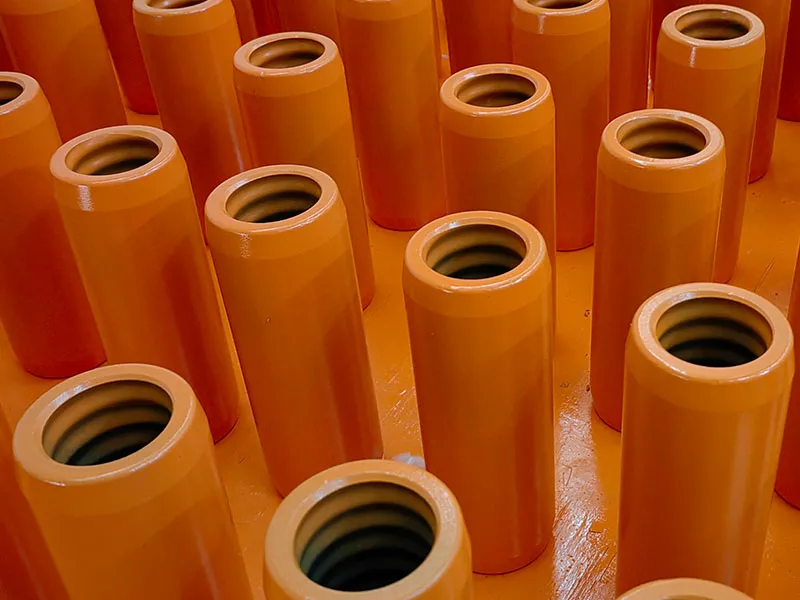

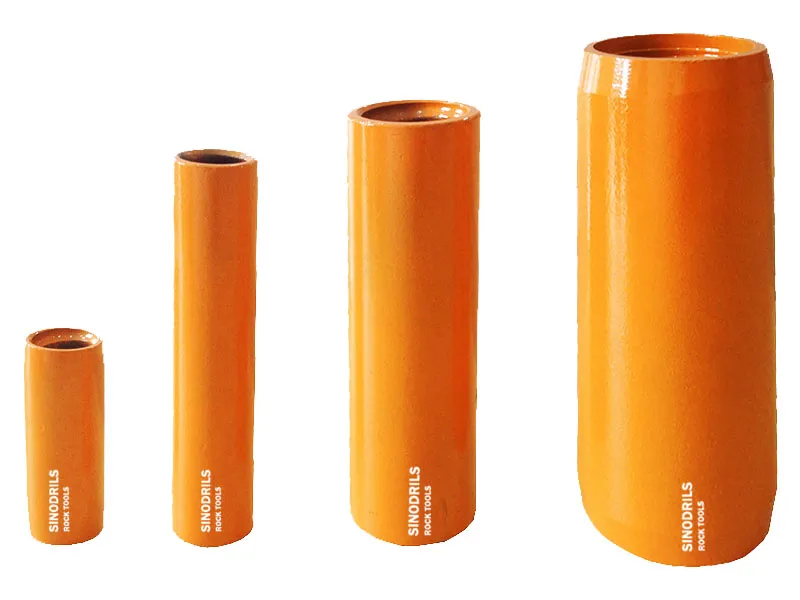

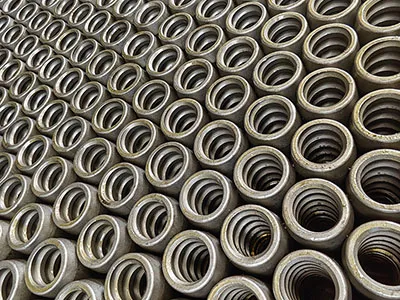

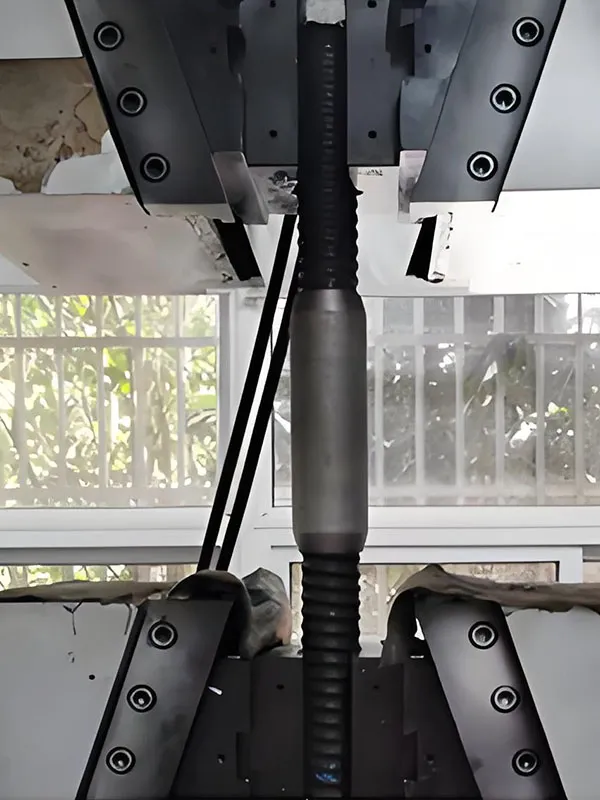

El acople para perno es un componente fundamental del sistema de perforación, ya que permite conectar las barras de anclaje entre sí. Está fabricado con tubos de acero sin costura y se mecaniza con rosca tipo R o T. Además, se somete a tratamientos térmicos que le confieren una resistencia mecánica superior a la de las propias barras de anclaje.
En cuanto a su función, el acople se encarga de transmitir tanto el par de giro como la fuerza de tracción. Durante el uso, transfiere la potencia a todos los elementos del sistema de perforación, permitiendo que trabajen de manera conjunta. Está diseñado para soportar cargas elevadas y vibraciones constantes sin aflojarse, agrietarse ni fallar, asegurando un rendimiento fiable incluso en condiciones exigentes.
Un acople para perno helicoidal bien diseñado ayuda a reducir la pérdida de energía, lo que mejora la eficiencia del sistema de perforación. Además, permite ajustar la longitud de las barras para adaptarse a diferentes profundidades y condiciones de trabajo durante la construcción.
| Tamaño de la rosca | Largo (mm) | Diámetro externo (mm) | Peso unitario (kg) |
| R25 | 150 | 36 | 0.6 |
| R32 | 145 | 42 | 0.7 |
| 160 | 42 | 0.8 | |
| 190 | 42 | 0.9 | |
| R38 | 180 | 51 | 1.4 |
| 220 | 51 | 1.7 | |
| R51 | 140 | 63 | 1.4 |
| 200 | 63 | 2 | |
| T76 | 220 | 95 | 4.7 |
| T30 | 105 | 38 | 0.42 |
| T40 | 140 | 54 | 1.1 |
| 140 | 57 | 1.3 | |
| T52 | 160 | 70 | 2.4 |
| T73 | 235 | 89 | 3.7 |
| 245 | 95 | 5.7 | |
| T103 | 255 | 123 | 7.5 |
| 290 | 132 | 12.5 | |
| T127 | 255 | 139 | 7.5 |
| Calidad de acero | Según los requisitos del cliente | ||
| Dirección de la rosca | Rosca izquierda o derecha | ||
| Estándar de rosca | ISO 10208 / ISO 1720 / u otras normas internacionales | ||
| Dureza (HRC) | Entre HRC25-HRC30 | ||
| Características | Todos los acoples se fabrican con un tope intermedio, y los anillos O-ring se pueden incluir si el cliente lo solicita | ||

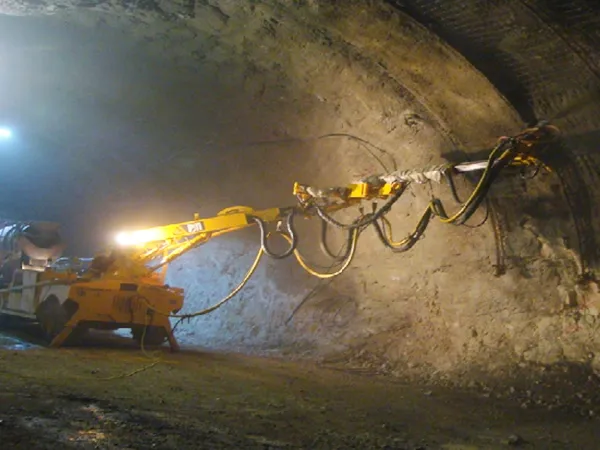

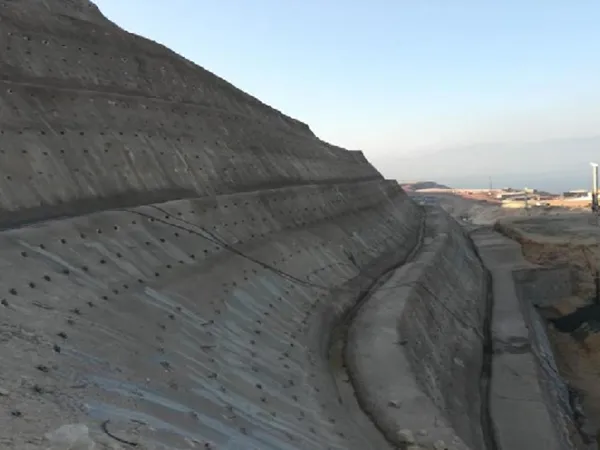

El sistema de barra autoperforante (SDA) integra en una sola operación la perforación, el anclaje y la inyección de lechada. Esta tecnología avanzada ofrece una solución eficiente y segura para la estabilización de suelos y formaciones rocosas, siendo clave en proyectos de refuerzo de roca, donde se busca asegurar la estabilidad estructural y la seguridad del entorno.

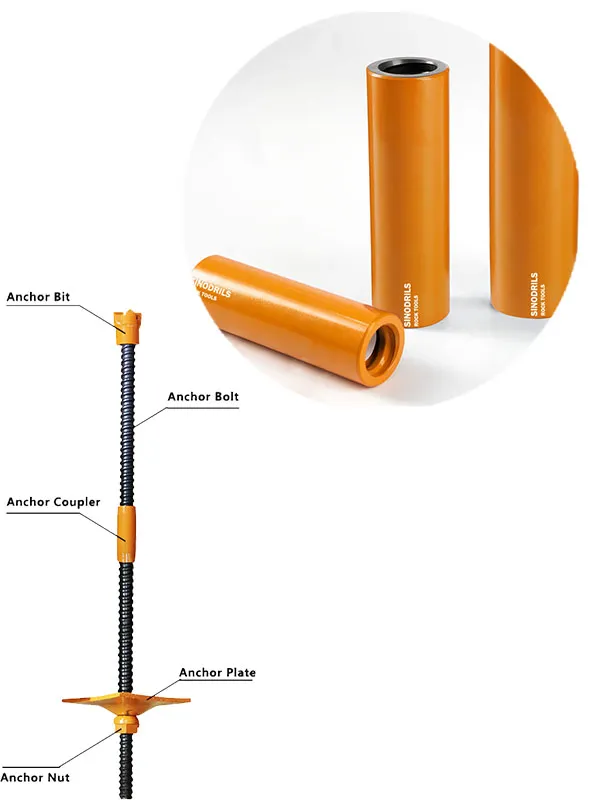

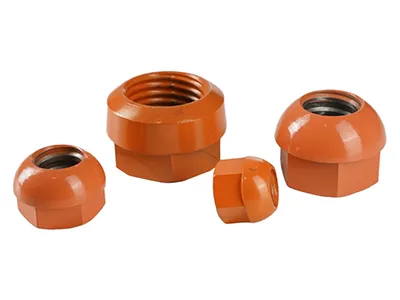

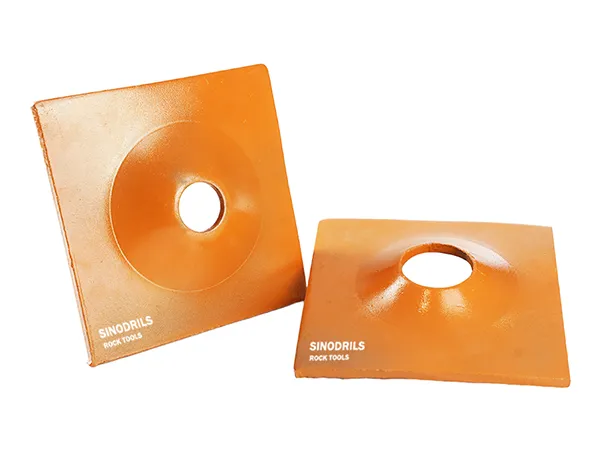

El sistema de barra autoperforante está compuesto por varios elementos. En el extremo perforador se encuentra la broca de anclaje, que permite abrir el taladro al mismo tiempo que facilita la inyección del material. La barra hueca actúa como el soporte principal. El acople de anclaje permite extender la longitud de la barra según las necesidades del proyecto. La placa distribuye las cargas superficiales, y la tuerca asegura todo el conjunto, garantizando un funcionamiento óptimo.
