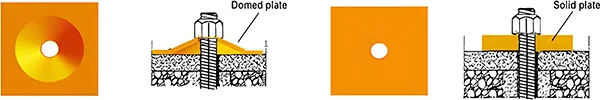

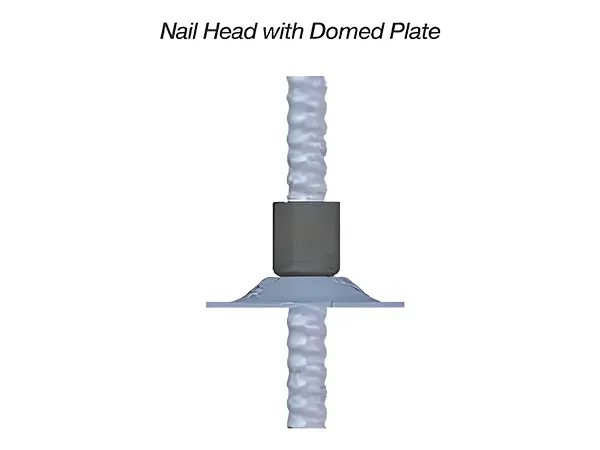

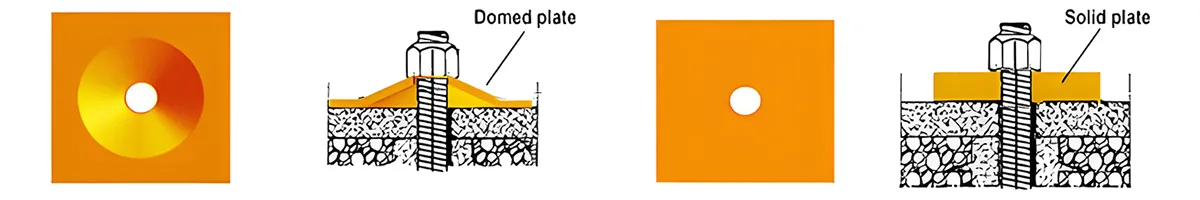

La placa de sujeción para barra SDA es el elemento ideal para fijar los puntos de anclaje. Su diseño, que puede ser abombado o plano, le da versatilidad y permite su uso para asegurar formaciones rocosas en diferentes condiciones geológicas.

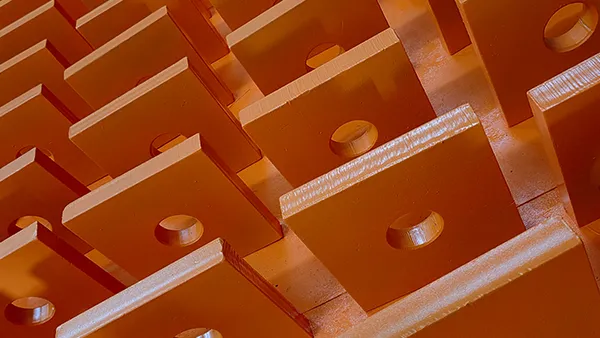

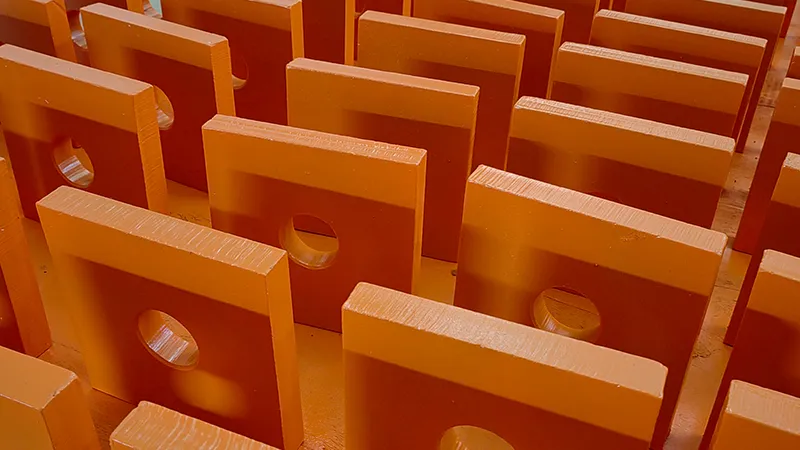

Fabricadas mediante un proceso de estampado en frío, estas placas garantizan una conexión confiable con la estructura, aportando estabilidad y una correcta transferencia de cargas.
| Modelo | Placa abombada | Placa plana | ||||
| Alto×Ancho×largo (mm) | Diámetro (mm) | Peso (kg) | Alto×Anch×Largo (mm) | Diámetro (mm) | Peso (kg) | |
| R25 | 150×150× 8 | 30 | 1.4 | \ | \ | \ |
| R32 | 200×200×10 | 35 | 3.2 | \ | \ | \ |
| R32 | 200×200×12 | 35 | 3.8 | \ | \ | \ |
| R38 | 200×200×12 | 41 | 3.8 | \ | \ | \ |
| R51 | \ | \ | \ | 200×200×30 | 56 | 9 |
| R51 | \ | \ | \ | 250×250×40 | 56 | 18.5 |
| T76 | \ | \ | \ | 250×250×40 | 80 | 18 |
| T76 | \ | \ | \ | 250×250×60 | 80 | 27 |
| T30 | 200×200× 8 | 36 | 2.5 | \ | \ | \ |
| T40 | 200×200×12 | 56 | 3.5 | \ | \ | \ |
| T52 | \ | \ | \ | 220×220×35 | 65 | 12 |
| T73 | \ | \ | \ | 250×250×40 | 80 | 18 |
| T103 | \ | \ | \ | 240×240×50 | 110 | 19 |
| Nota: Otras dimensiones están disponibles bajo pedido | ||||||
El sistema de barra autoperforante (SDA) integra en una sola operación la perforación, el anclaje y la inyección de lechada. Esta tecnología avanzada ofrece una solución eficiente y segura para la estabilización de suelos y formaciones rocosas, siendo clave en proyectos de refuerzo de roca, donde se busca asegurar la estabilidad estructural y la seguridad del entorno.

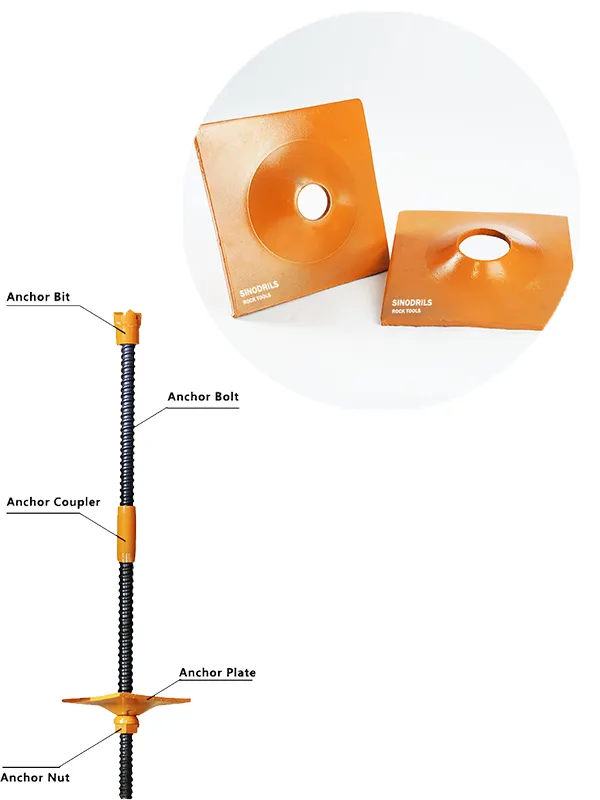

El sistema de barra autoperforante está compuesto por varios elementos. En el extremo perforador se encuentra la broca de anclaje, que permite abrir el taladro al mismo tiempo que facilita la inyección del material. La barra hueca actúa como el soporte principal. El acople de anclaje permite extender la longitud de la barra según las necesidades del proyecto. La placa distribuye las cargas superficiales, y la tuerca asegura todo el conjunto, garantizando un funcionamiento óptimo.
